판금 굽힘 가공 기술
🛠️ 핵심 원칙
볼록 및 오목 금형을 사용하여 판금에 압력을 가하여 V- 모양의 홈에 소성 변형을 유도하여 원하는 굽힘 각도를 얻습니다.
🔑 핵심 요소
벤딩 머신 및 금형
핵심 장비; 금형 모양은 굽힘 각도와 형상을 결정합니다.
굽힘력
필요한 힘은 재료 두께, 강도 및 굽힘 길이에 따라 다릅니다.
굽힘 반경
권장 사항: 0.8-1.2× 재료 두께(반경이 작을수록 균열 위험이 있음).
굽힘 계수/K-계수
펼쳐진 치수와 정확한 블랭킹을 계산하는 데 중요한 매개변수입니다.
스프링백
굽힘 후 재료의 탄성 회복; 과도한-굴곡이나 바닥을 통해 보상됩니다.
🔄 주요 굽힘 방법
에어벤딩 ➜ 가장 다양하고 널리 사용됩니다.
하단 벤딩 ➜ 고정밀, 효과적인 스프링백 제어.
코이닝 벤딩 ➜ 최고 정확도, 상당한 압력이 필요합니다.
📈 프로세스 단계
재료 및 기술 사양을 기반으로 한 프로그램입니다.
적합한 상/하부 금형을 설치합니다.
시트를 정확하게 배치하고 고정합니다.
굽힘을 실행하고 첫 번째 조각을 검사합니다.
품질 모니터링을 통해 대량 생산합니다.
✅ 프로세스 장점
대량 생산을 위한 높은 효율성
복잡한 형상이 가능함
높은 재료 활용도
뛰어난 강도와 심미성

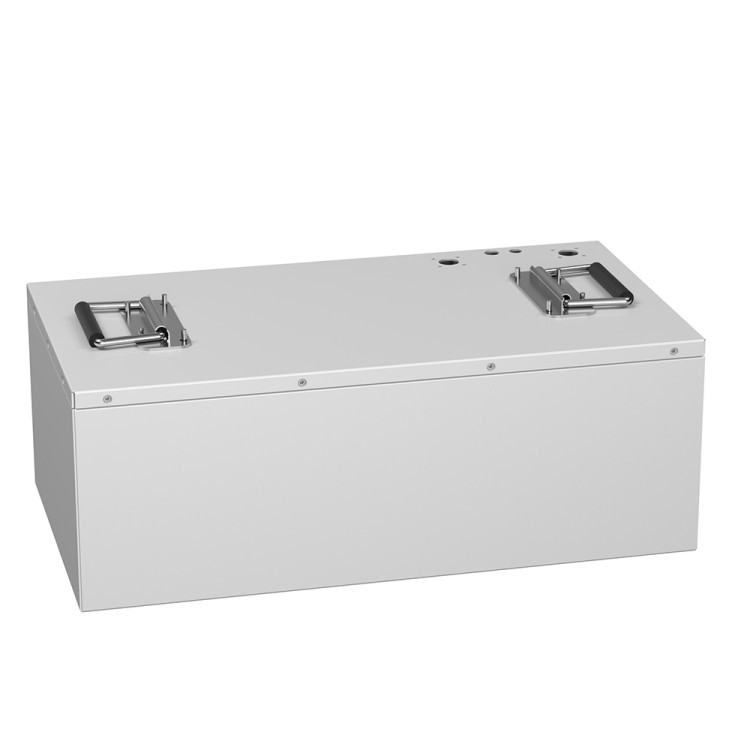

판금 굽힘 가공 제품
🌐 지원분야
📟 전자 및 전기 산업
섀시, 캐비닛, 인클로저
방열판, 차폐 커버
유통 및 접속 배선함
🚗 자동차 산업
차체 구조 부품 및 브래킷
섀시 구성 요소
배기 시스템 부품
✈️ 항공우주
항공기 내부 구조
항공 전자 인클로저
경량 지지 프레임
🏠 가전 산업
AC, 와셔 외부 케이싱
오븐 및 전자레인지 공간
기기용 구조용 브래킷
📡 통신 장비
베이스 스테이션 하우징 및 내부 브래킷
서버랙
안테나 반사경
🏥 의료 기기
장비 인클로저 및 카트
수술용 기구 트레이
의료용 침대 프레임 및 액세서리
